Przyczyny awarii układu podświetlenia matrycy LED w telewizorze oraz proces naprawy

Telewizory z matrycą LCD wykorzystujące podświetlenie LED są obecnie najpopularniejszymi urządzeniami do odbioru obrazu. Niestety, jak każde urządzenie elektroniczne, mogą ulec awarii, a jednym z najczęstszych problemów jest uszkodzenie układu podświetlenia. Awaria podświetlenia objawia się brakiem obrazu (czarny ekran) przy jednoczesnym działaniu dźwięku lub wyraźnym przyciemnieniem obrazu. Może także występować migotanie ekranu bądź widoczność obrazu jedynie pod odpowiednim kątem lub po podświetleniu latarką.

Najczęstsze przyczyny awarii układu podświetlenia

Zużycie diod LED
W telewizorach z podświetleniem LED stosowane są diody o określonej żywotności, która wynosi zazwyczaj kilka tysięcy godzin. Intensywna eksploatacja urządzenia oraz praca na wysokiej jasności ekranu mogą przyspieszyć zużycie diod. Wypalona lub uszkodzona dioda przerywa cały obwód podświetlenia, powodując brak działania układu.
Przegrzanie i uszkodzenie taśm LED
W wyniku nagrzewania się podzespołów, taśmy LED mogą ulec degradacji. Uszkodzenia wynikające z przegrzania obejmują przepalenie ścieżek lub odklejenie się taśmy od radiatora. Wysoka temperatura skraca żywotność komponentów i może prowadzić do stopniowej utraty sprawności całego systemu podświetlenia.
Uszkodzenie zasilacza podświetlenia (inwertera LED)
Układ sterujący zasilaniem diod LED, zwany często driverem podświetlenia, odpowiada za dostarczanie odpowiedniego napięcia do taśm LED. W przypadku jego uszkodzenia może dojść do niestabilnej pracy podświetlenia, migotania obrazu, a w skrajnych przypadkach do całkowitego zaniku podświetlenia. Uszkodzenie inwertera często jest spowodowane przeciążeniem, wadą fabryczną lub uszkodzeniem jednego z elementów elektronicznych (np. tranzystorów lub kondensatorów).
Uszkodzenie przewodów i połączeń
Telewizory, zwłaszcza o dużej przekątnej ekranu, narażone są na różne naprężenia mechaniczne. Wibracje, częste przenoszenie urządzenia lub niewłaściwy montaż mogą prowadzić do uszkodzeń kabli połączeniowych między płytą główną a modułem podświetlenia.
Wadliwe sterowanie jasnością
Nowoczesne telewizory posiadają funkcję dynamicznego sterowania jasnością podświetlenia w zależności od wyświetlanego obrazu. Jeśli system regulacji zawiedzie, może dojść do nadmiernego obciążenia diod LED, co prowadzi do ich szybszego zużycia lub nieregularnej pracy układu podświetlenia.

Proces naprawy układu podświetlenia

Naprawa układu podświetlenia wymaga diagnostyki oraz odpowiednich umiejętności technicznych. Oto etapy postępowania przy usuwaniu usterki:

Diagnoza problemu
- Weryfikacja działania telewizora – sprawdzenie, czy działa dźwięk, czy telewizor reaguje na pilota, a obraz jest widoczny pod silnym światłem.
- Rozebranie obudowy i kontrola wizualna układu podświetlenia oraz zasilacza.
- Pomiar napięć na wyjściu inwertera LED – sprawdzenie, czy dostarcza on odpowiednie zasilanie do taśm LED.

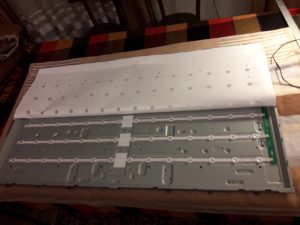

Wymiana uszkodzonych diod lub całych listew LED
- W przypadku wykrycia uszkodzonych diod konieczna jest wymiana wadliwych elementów. Najlepiej wymieniać całą listwę LED, ponieważ pojedyncza wymiana może skutkować nierównomiernym podświetleniem ekranu.
- Przed montażem nowych listew konieczne jest dokładne oczyszczenie powierzchni montażowej i zastosowanie odpowiedniego kleju termoprzewodzącego dla lepszego odprowadzania ciepła.
Naprawa lub wymiana zasilacza podświetlenia
- Jeśli przyczyną awarii jest uszkodzony driver podświetlenia, należy go wymienić na nowy lub dokonać naprawy uszkodzonych komponentów elektronicznych, np. tranzystorów, kondensatorów czy rezystorów.
Poprawa połączeń i lutowanie ścieżek
- Jeśli problem wynika z uszkodzonych przewodów lub połączeń, konieczne może być ich przelutowanie lub wymiana na nowe.
Testowanie telewizora
- Po dokonanej naprawie telewizor jest składany i uruchamiany w celu przetestowania poprawności działania podświetlenia.
- Sprawdzana jest równomierność podświetlenia oraz regulacja jasności w różnych trybach obrazu.

Zapobieganie awariom podświetlenia

Aby przedłużyć żywotność podświetlenia LED w telewizorze, warto stosować się do kilku zasad:

Unikanie maksymalnej jasności ekranu – ustawienie jasności na poziomie 50-70% zmniejsza obciążenie diod LED.
Zachowanie odpowiedniej wentylacji – nie zasłaniać otworów wentylacyjnych i nie umieszczać telewizora w ciasnych przestrzeniach, co pomaga uniknąć przegrzewania się podzespołów.
Regularne czyszczenie telewizora – kurz może osadzać się na układach elektronicznych, prowadząc do ich przegrzania.
Unikanie częstego włączania i wyłączania telewizora – gwałtowne zmiany temperatury wewnątrz obudowy mogą wpływać na trwałość komponentów.

Podsumowanie

Układ podświetlenia LED w telewizorach jest kluczowym elementem zapewniającym prawidłowe wyświetlanie obrazu. Najczęstsze przyczyny awarii to zużycie diod, przegrzanie komponentów oraz problemy z zasilaniem. Naprawa polega głównie na wymianie uszkodzonych listew LED, naprawie zasilacza lub poprawie połączeń elektrycznych. Regularna konserwacja i unikanie nadmiernego obciążenia jasnością ekranu mogą znacznie wydłużyć żywotność telewizora.
