Schemat blokowy telewizora i rodzaje technologii wyświetlania obrazu
Schemat blokowy telewizora i rodzaje technologii wyświetlania obrazu
Telewizor to jedno z najważniejszych urządzeń elektronicznych używanych w domach, biurach oraz przestrzeniach publicznych. Współczesne telewizory różnią się pod względem technologii wyświetlania obrazu, a ich budowa ewoluowała od klasycznych kineskopów CRT po nowoczesne ekrany OLED i QLED. W tym artykule omówimy schemat blokowy telewizora oraz różne technologie ekranów stosowanych w telewizorach: CRT, PDP, LCD, LED, OLED i QLED.

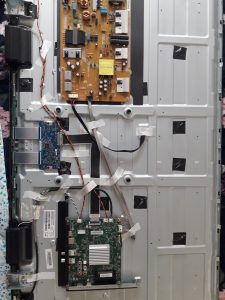

1. Schemat blokowy telewizora
Schemat blokowy telewizora to graficzne przedstawienie jego działania w postaci bloków funkcjonalnych. Każdy blok reprezentuje określony podzespół odpowiedzialny za konkretne zadania.
Podstawowe elementy schematu blokowego telewizora
1. Źródło sygnału wejściowego – sygnał wideo i audio pochodzi z różnych źródeł: anteny telewizyjnej, dekodera, konsoli do gier, odtwarzacza Blu-ray, internetu (Smart TV).
2. Tuner telewizyjny – odbiera sygnał telewizyjny (cyfrowy DVB-T, satelitarny DVB-S, kablowy DVB-C), dekoduje go i przekazuje do dalszej obróbki.
3. Blok dekodowania sygnału – konwertuje sygnał nadawany w różnych formatach (np. MPEG-4, HEVC) na dane gotowe do wyświetlenia na ekranie.
4. Procesor obrazu i dźwięku – przetwarza obraz i dźwięk, poprawia jakość, redukuje szumy, dostosowuje kolory oraz kontrast.
5. Blok wyświetlacza – przekształca dane obrazu na odpowiednie sygnały sterujące ekranem (CRT, LCD, OLED itp.).
6. Blok dźwięku – wzmacnia sygnał audio i przekazuje go do głośników lub systemu zewnętrznego (soundbar, kino domowe).
7. Blok zasilania – dostarcza energię do wszystkich komponentów telewizora.
8. Blok sterowania i interfejsu użytkownika – umożliwia obsługę telewizora za pomocą pilota, panelu dotykowego lub aplikacji mobilnej.
2. Rodzaje technologii wyświetlania obrazu
2.1. Telewizory CRT (Cathode Ray Tube – kineskopowe)
Opis:
Telewizory CRT były standardem przez wiele dekad, zanim zostały zastąpione przez technologie LCD, LED i OLED. Działają na zasadzie strumienia elektronów, który jest kierowany na luminofor znajdujący się na wewnętrznej powierzchni ekranu.
Zalety:
– Dobra jakość obrazu, naturalne kolory
– Szerokie kąty widzenia
– Szybki czas reakcji
Wady:
– Duże rozmiary i waga
– Wysokie zużycie energii
– Niska rozdzielczość w porównaniu do nowszych technologii
2.2. Telewizory PDP (Plasma Display Panel – plazmowe)
Opis:
Telewizory plazmowe wykorzystują mikroskopijne komory wypełnione gazem szlachetnym, który pod wpływem prądu zmienia się w plazmę i emituje światło.
Zalety:
– Bardzo dobre odwzorowanie kolorów
– Głębokie czernie
– Brak efektu smużenia
Wady:
– Wysokie zużycie energii
– Możliwość wypalania pikseli
– Cięższe i grubsze od LCD/LED
Obecnie telewizory plazmowe zostały wycofane z produkcji na rzecz technologii OLED.
2.3. Telewizory LCD (Liquid Crystal Display – ciekłokrystaliczne)
Opis:
Telewizory LCD działają na zasadzie ciekłych kryształów, które przepuszczają światło z podświetlenia.
Zalety:
– Niska waga i mała grubość
– Niższe zużycie energii niż CRT i PDP
– Wysoka rozdzielczość obrazu
Wady:
– Ograniczone kąty widzenia
– Mniejszy kontrast niż w plazmach i OLED
– Możliwy efekt „cloudingu” (nierównomierne podświetlenie)
2.4. Telewizory LED (Light Emitting Diode – diodowe)
Opis:
Telewizory LED to ulepszona wersja LCD, gdzie zamiast tradycyjnych świetlówek CCFL zastosowano diody LED jako źródło podświetlenia.
Rodzaje podświetlenia LED:
– Edge LED – diody umieszczone na krawędziach ekranu
– Full Array LED – diody rozmieszczone na całej powierzchni z możliwością lokalnego wygaszania (Local Dimming)
Zalety:
– Lepszy kontrast niż w standardowych LCD
– Cieńsze i lżejsze konstrukcje
– Niższe zużycie energii
Wady:
– Gorsza jakość czerni niż w OLED
– Możliwe nierównomierne podświetlenie
2.5. Telewizory OLED (Organic Light Emitting Diode – organiczne diody LED)
Opis:
Technologia OLED nie wymaga dodatkowego podświetlenia, ponieważ każdy piksel emituje własne światło.
Zalety:
– Perfekcyjna czerń (piksele mogą być całkowicie wygaszane)
– Doskonałe kolory i kontrast
– Bardzo cienka konstrukcja i elastyczność (możliwość tworzenia ekranów zakrzywionych)
Wady:
– Możliwość wypalania pikseli (choć coraz rzadziej dzięki nowym algorytmom ochronnym)
– Wyższa cena niż LED i LCD
2.6. Telewizory QLED (Quantum Dot Light Emitting Diode)
Opis:
QLED to technologia opracowana przez Samsunga, bazująca na wyświetlaczach LCD z podświetleniem LED, ale wzbogacona o warstwę kropek kwantowych (Quantum Dots), które poprawiają odwzorowanie kolorów.
Zalety:
– Jaśniejsze ekrany niż OLED
– Dłuższa żywotność (brak problemu wypalania)
– Bardzo dobre odwzorowanie kolorów
Wady:
– Nadal wymaga podświetlenia LED (nie osiąga idealnej czerni jak OLED)
– Mniejszy kąt widzenia niż OLED
Podsumowanie
Technologia wyświetlania obrazu w telewizorach znacząco się rozwinęła. Dawne telewizory CRT ustąpiły miejsca płaskim ekranom LCD i LED, a obecnie najnowsze standardy wyznaczają OLED i QLED. Wybór najlepszego telewizora zależy od potrzeb użytkownika – jeśli zależy nam na najlepszej czerni i jakości obrazu, warto wybrać OLED. Jeśli jednak kluczowa jest jasność i trwałość, QLED będzie lepszym wyborem.
Każda z tych technologii ma swoje zalety i wady, dlatego warto dokładnie przeanalizować ich specyfikację przed zakupem.
